Eintritt strengstens verboten!

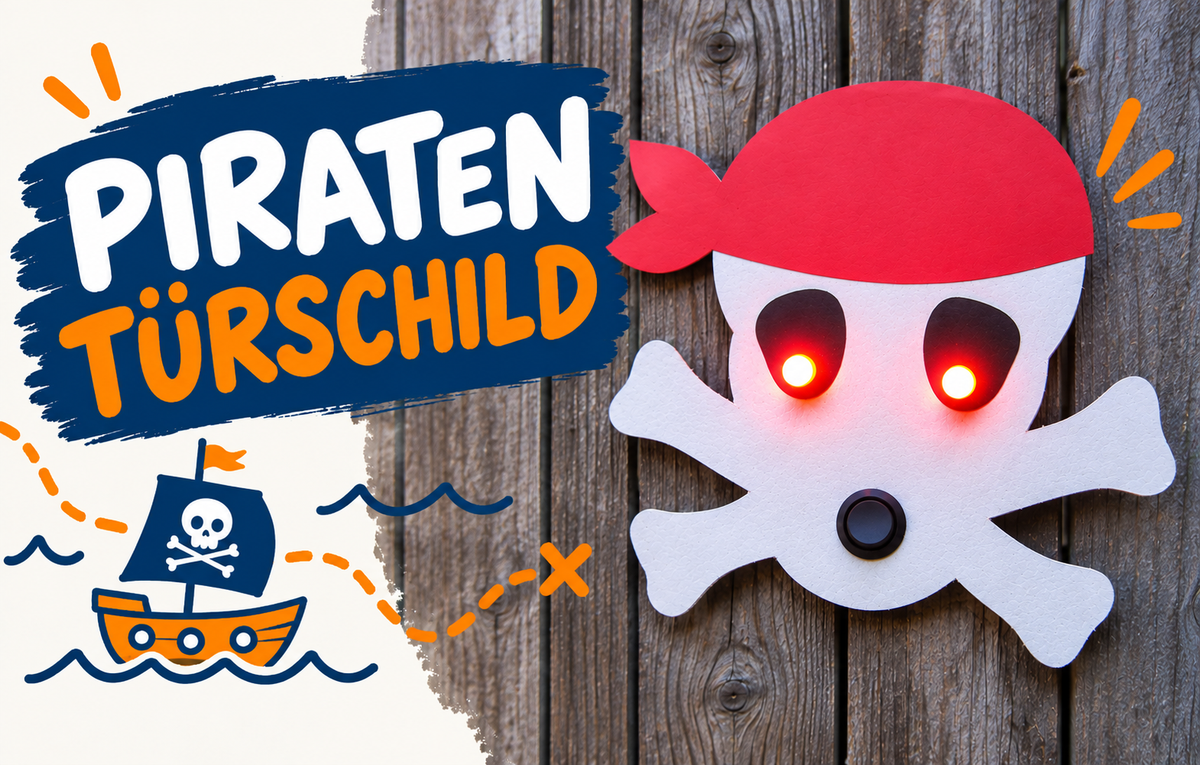

Schon mal zwei LEDs parallel geschaltet? Bau dir ein Piraten-Türschild mit zwei leuchtenden LED-Augen. Der Mund ist der Schalter, mit dem die die Augen ein- und ausschaltest.
Das brauchst du:
- 2 rote LEDs mit eingebautem Vorwiderstand für 3 V
- 1 Schalter
- 1 Knopfzelle 3 V
- feste Pappe und Tonpapier
- Kleber
- Isolierband
- ein Stück Schnur für den Aufhänger
- Schere
- eine Nadel
1. Totenkopf basteln
Bastle aus fester Pappe einen Totenkopf mit gekreuzten Knochen. An der Stelle des Mundes schneidest du eine Öffnung für den Schalter aus.
Klebe anschließend die Augenhöhlen auf. Steche mit einer Nadel in jede Augenhöhle zwei kleine Löcher für die LED-Beinchen. Der Abstand zwischen den beiden Löchern sollte etwa 3 bis 4 mm betragen.
Achte darauf, dass die beiden Augen höchstens etwa 5 cm voneinander entfernt sind.
2. Schalter und LEDs einsetzen
Drücke den Schalter von außen in die vorbereitete Mundöffnung.
Stecke anschließend die beiden LEDs durch die Löcher in den Augen. Die langen Beinchen der LEDs sind der Pluspol und sollen jeweils zur Innenseite zeigen.
Biege die kürzeren Beinchen der LEDs nach außen.
3. Kabel verbinden
Lege die Knopfzelle mit der Pluspol-Seite nach unten auf die langen Beinchen der beiden LEDs.
Verbinde anschließend mit zwei kurzen Kabelstücken den Schalter mit den Minuspolen der LEDs. Wickele die Kabelenden um die Anschlüsse und befestige sie sorgfältig mit Isolierband. Noch stabiler wird die Verbindung, wenn sie gelötet wird.
Ein drittes Kabel legst du auf den Minuspol der Knopfzelle und verbindest es mit dem noch freien Anschluss des Schalters.
4. Alles befestigen
Fixiere die Kabel, die Knopfzelle und alle weiteren Bauteile auf der Rückseite kräftig mit Isolierband.
Befestige oben ein Stück Schnur als Aufhänger.
Da das Türschild sehr leicht ist, kannst du es mit gutem Klebeband an der Kinderzimmertür befestigen – ein Nagel ist nicht nötig.
Jetzt nur noch den Schalter drücken und die Augen deines Piraten leuchten.
Alle benötigten Bauteile sind im Elektronik-Bastelkit aus unserem Shop enthalten.
